Morsettiera DIN per quadri di comando e distribuzione
Ogni singola barra conduttrice è dotata di protezione isolante e dispone di un esclusivo e semplice sistema di sgancio dal supporto principale studiato al fine di facilitare il cablaggio di ogni conduttore, ulteriormente agevolato dall' invito conico dei fori d' ingresso e dalle viti imperdibili. Per ottenere un completo isolamento del prodotto dal supporto di fissaggio, le morsettiere sono inoltre provviste di una protezione montata sulla parte inferiore. Il coperchio anteriore è trasparente per una facile visione del contenuto cablato.
| Materiale isolante: |
Corpo PA6.6 Coperchio PC autoestinguente UL94:VO |
| Morsetto: | Ottone |
| Vite: | In acciaio zincato RoHs |
| Conformi alle norme: | CEI EN 60947-7-1 |
| Fissaggio: | Su Guida Din o a Pannello |
| Articolo | Amp. | Nr. poli | Nr. fori |
Sezione cavi mmq. (Puntale / Nudi) |
Volts |

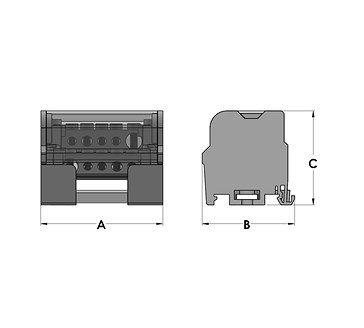

Dimensioni A x B x C mm. |
Moduli |
Ipk kA |
Icw kA |
| 90454 | 100 | 2 |
3 x Ø 4,5
3 x Ø 5,5 1 x Ø 9 |
1,5 ÷ 6 / 2,5 ÷ 6
4 ÷ 10 / 4 ÷ 10 10 ÷ 25 / 10 ÷ 35 |
500 | 50 x 64 x 50 | 4 | 20 | 4,5 |
| 90455 | 125 | 2 |
7 x Ø 5,5
2 x Ø 7,5 2 x Ø 8,5 |
4 ÷ 10 / 4 ÷ 10
6 ÷ 16 / 10 ÷ 25 10 ÷ 25 / 10 ÷ 35 |
500 | 50 x 100 x 50 | 6 | 20 | 4,5 |
| 90464 | 100 | 4 |
3 x Ø 4,5
3 x Ø 5,5 1 x Ø 9 |
1,5 ÷ 6 / 2,5 ÷ 6
4 ÷ 10 / 4 ÷ 10 10 ÷ 25 / 10 ÷ 35 |
500 | 90 x 64 x 50 | 4 | 20 | 4,5 |
| 90465 | 125 | 4 |
7 x Ø 5,5
2 x Ø 7,5 2 x Ø 8,5 |
4 ÷ 10 / 4 ÷ 10
6 ÷ 16 / 10 ÷ 25 10 ÷ 25 / 10 ÷ 35 |
500 | 90 x 100 x 50 | 6 | 20 | 4,5 |
| 90466 | 160 | 4 |
1 x Ø 5,5
7 x Ø 7 3 x Ø 8,5 1 x Ø 12 |
4 ÷ 10 / 4 ÷ 10
6 ÷ 16 / 6 ÷ 25 10 ÷ 25 / 10 ÷ 35 10 ÷ 50 / 10 ÷ 50 |
690 | 90 x 175 x 50 | 10 | 35 | 8,2 |
