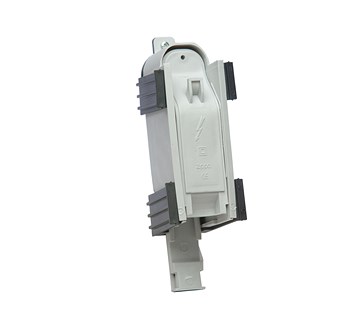

Morsettiera incasso palo in feritoia 45x186 con diametro minimo 78mm.
Morsettiera in classe II (doppio isolamento CEI EN 60439-1) in feritoie 45x186 mm. Realizzata con telaio adattatore per un alloggiamento perfetto nella feritoia. Corredata di morsetto e portafusibile. Realizzata in poliammide 66 autoestinguente, con coperchio e base colore grigio RAL 7035. Chiusura tra coperchio e base con vite passante (IP43). Chiusura zona ingresso cavi con serrandina regolabile sovrapponibile ai cavi elettrici (IP23). Coda portacavo dotata di 2 asole per l’inserimento di fascette, rispettivamente per assemblaggio cavi e per blocco serrandina. Morsetto realizzato in poliammide 66 autoestinguente e contatti in ottone. Portafusibile realizzato in poliammide 66 autoestinguente e contatti in bronzo fosforoso.
| Morsetto: | Ottone |
| Portafusibile: | Sezionabile con contatti in bronzo fosforoso |
| Articolo |
Feritoia palo mm. |
Ø minimo palo mm. |
Morsetto (Nr. poli / Sezione / Volt/Amper) |
Portafusibile (Nr. fusibili / Tipo fusibile / Volt/Amper) |
Abbinabile a portelli |
| 9433 | 45 x 186 | 78 | 3 poli/2 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 1 / 5 x 20 / 250V./max 6A. |
9605 9645 9425-9426-9427 9405-9406-9407 9455-9456-9457 9415 |
| 9434 | 45 x 186 | 78 | 4 poli/2-3 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9605 9645 9425-9426-9427 9405-9406-9407 9455-9456-9457 9415 |
| 9435 | 45 x 186 | 78 | 4 poli/3 vie / 1,5 ÷ 6 mmq. / 450V./30A. | 2 / 5 x 20 / 250V. / max 6A. |
9605 9645 9425-9426-9427 9405-9406-9407 9455-9456-9457 9415 |
Grado di protezione da fattori esterni
IP 43 perimetrale coperchio
IP 23 zona ingresso cavi
Materiale del prodotto
Poliammide grigio
IK 08

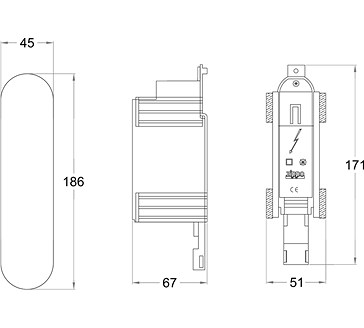

Dimensioni del prodotto
171 x 51 mm.
Prodotto protetto da brevetto
Brevetto
CE
Prodotto con doppio isolamento di protezione
Prodotto progettato per installazione ad incasso
